1 / 4Umieszczanie złącza płaskiego w nośniku narzędzi
)
)
Koszty sprzętu:
DOF
3
Przestrzeń robocza
400x400x150
mm
Maks. udźwig
5
kg

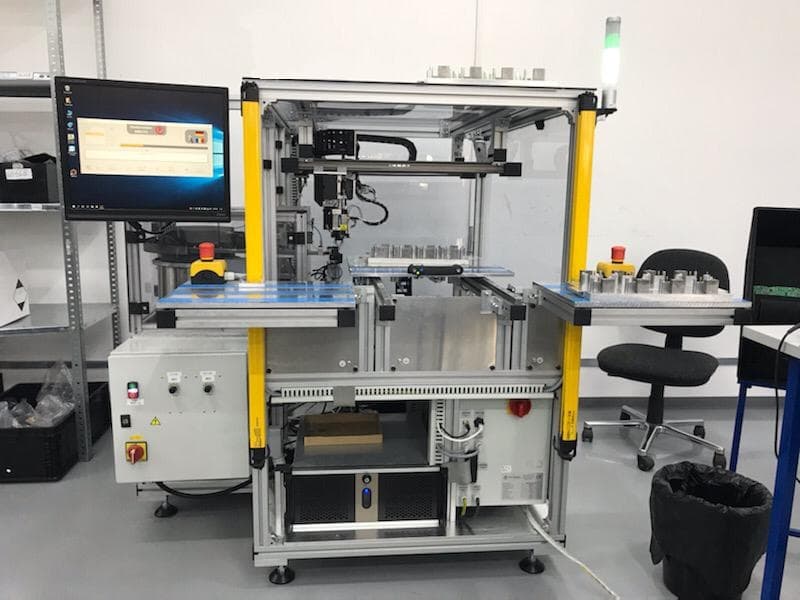

Automatyzacja montażu złączy płaskich z robotem przestrzennym igus i chwytakiem Schunk

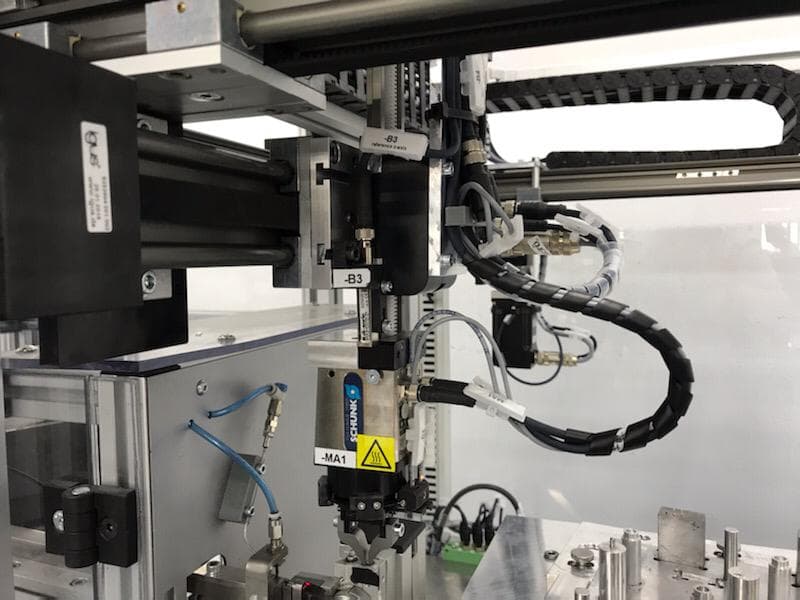

Firma Pantel Elektronik specjalizuje się w produkcji modułów płaskich dostosowanych do wymagań klientów. Aby zoptymalizować proces wciskania złączy płaskich w układy elektroniczne, zadanie to automatyzuje robot przestrzenny igus (500x500x100) wyposażony w moduł chwytaka obrotowego Schunk. Złącza dostarczane luzem są rozdzielane za pomocą podajnika wibracyjnego, a następnie umieszczane w nośnikach narzędzi w zdefiniowanych pozycjach. Sterowany komputerem przemysłowym z LabVIEW system oferuje przejrzysty interfejs graficzny (GUI) oraz zdalną konserwację wspomaganą kamerą internetową, co ułatwia wprowadzanie zmian. Pracownicy równolegle przygotowują moduły płaskie, podczas gdy robot ładuje kolejny nośnik narzędzi, co skraca czas montażu o niemal 50% i zwiększa dokładność.
Na czym polega zastosowanie?
System automatyzuje podawanie i pozycjonowanie złączy w produkcji modułów płaskich, ograniczając pracę ręczną w procesach montażu elektroniki.
Jakie są zalety rozwiązania?
Krótszy czas montażu: przetwarzanie równoległe skraca czas wykonania zadania o 50%.
Większa precyzja: automatyczne wsuwanie zapewnia powtarzalną jakość.
Zaawansowane sterowanie: interfejs GUI LabVIEW zapewnia przejrzystą obsługę i łatwe modyfikacje.
Jakie są zalety robota?
Robot przestrzenny igus zwiększa wydajność procesu dzięki:
Niezawodnemu ruchowi: precyzyjne umieszczanie złączy w nośnikach narzędzi.
Kompaktowej konstrukcji: bezproblemowa integracja ze stanowiskami montażowymi.
Mniejszej liczbie błędów: automatyzacja ogranicza pomyłki w powtarzalnych zadaniach.
Optymalizacja montażu elektroniki z robotyką igus
Dzięki integracji robota przestrzennego igus i chwytaka Schunk firma Pantel Elektronik zapewnia szybszy i dokładniejszy montaż złączy płaskich. System ogranicza monotonne zadania pracowników i skraca czas produkcji, zwiększając wydajność oraz wspierając powtarzalną jakość w nowoczesnej produkcji elektroniki.
3 Components
)
)
)
)
)
)
)
)
